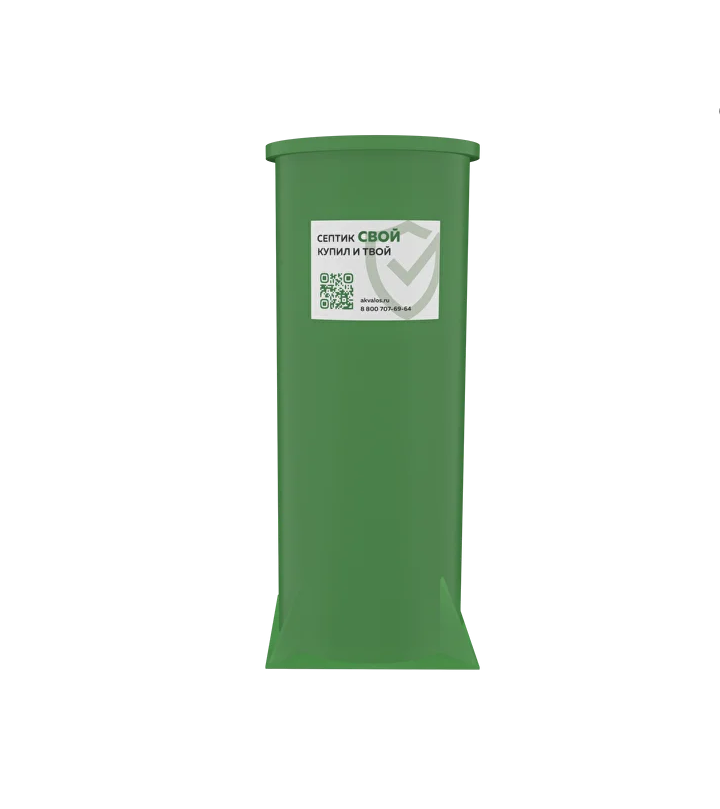

Очистное сооружение Септик СВОЙ представляет собой цилиндрическую ёмкость, разделённую на три камеры, с установленной по центру горловиной с крышкой.

1. Аноксидная зона - зона перемешивания, в которой происходит процесс денитрификации;

2. Аэротенк – обогащение стоков кислородом;

3. Вторичный отстойник - отделения активного ила от очищенной жидкости.

4. Герметичный приборный отсек с компрессором и блоком управления.

Загрязненные сточные воды поступают в приёмную камеру (ПК), в которой происходит перемешивание стоков с активным илом где в качестве мешалок расположены крупнопузырчатый аэратор (КПА) служащий для перемешивания стоков. В аноксидной зоне происходит процесс денитрификации (растворенный кислород практически отсутствует, но есть нитраты и нитриты, а также органические вещества).

Далее стоки попадают в аэротенк, где Аэратор работает в постоянном режиме, способствуя максимальной переработке стоков. Движение жидкости выполнено таким образом, чтобы биологически не разлагаемый мусор остался в приёмной камере.

После аэратора сток отправляется во вторичный отстойник. Во вторичном отстойнике осуществляется перекачка избыточного активного ила эрлифтом подаётся обратно в приёмную камеру. В момент отсутствия подачи биомассы умерший ил оседает на дно, начинает разлагаться, преобразовываясь в органическое питание для молодого активного ила. Так же часть ила всплывает от эффекта флотации и образуется биопленка, которую засасывает удалитель биопленки, отправляя ее на доработку в приёмную камеру.

Из вторичного отстойника чистая вода попадает в ёмкость чистой воды, откуда напорно, дренажным насосом перекачиваются наружу.

Степень очистки воды составляет 96-98% по всем показателям загрязнения.

Для доведения очищенных стоков до норм нормативов качества воды водных объектов рыбохозяйственного значения станции «Септик Свой» могут быть оборудованы фильтром доочистки (ПФ) и системой ультрафиолетового обеззараживания.

Станция имеет универсальное исполнение, т.е. возможность вывода очищенной воды как самотечным, так и принудительным способом при помощи дренажного насоса. Самотечный вывод монтируется на заводе во время изготовления и блокируется заглушкой. Для дренажного насоса устанавливается специальная ёмкость, в которую при выборе принудительного способа отвода очищенных стоков будет поступать вода и далее напорно отводиться за пределы станции.

Станция может дополнительно комплектоваться ультрафиолетовым обеззараживателем.

Станция поставляется в собранном виде, за исключением вариантов доставки к месту монтажа без горловин по требованию условий перевозки негабаритных грузов.

Станция не имеет входного отверстия для подсоединения канализации (входной патрубок подсоединяется и герметизируется при монтаже).

Герметичная врезка подводящей трубы производится специалистом организации-изготовителя или монтажной фирмы, чьи сотрудники прошли соответствующее обучение, и имеющей соответствующий сертификат.

Определить ёмкость, в которой необходимо сделать входное отверстие, можно по наличию в ней аэратора.

Крышка Станции, включая петли, должна быть над уровнем земли на 10 см. Необходимо тщательно следить за герметизацией Станции при закрытии крышки, петли должны быть свободными от грунта.

Так-как отсек с компрессорным оборудованием располагается внутри горловины Станции к воздухозаборным отверстиям горловины должен быть обеспечен беспрепятственный приток воздуха.

PS: Возможно расположение компрессора снаружи станции, в зависимости от комплектации.

Любые виды заглубления крышки ниже уровня земли Запрещены!

Отвод отработанного воздуха должен обеспечиваться через вентилируемую подводящую канализацию (фановый стояк). Фановый стояк канализации должен быть выведен непосредственно на крышу здания. Над стояком необходимо предусматривать вытяжную часть, которая должна быть выведена на кровлю на высоту не менее 0,3 м.

Не допускается совмещение шахт канализационного и вентиляционного стояков.

Канализационный стояк должен располагаться по скату кровли выше вентиляционного.

НЕОБХОДИМО обратить внимание на наличие на объекте монтажа фильтров очистки питьевой воды (обезжелезивания и/или умягчения), т.к. слив продуктов регенерации в Станцию очистки Запрещен!

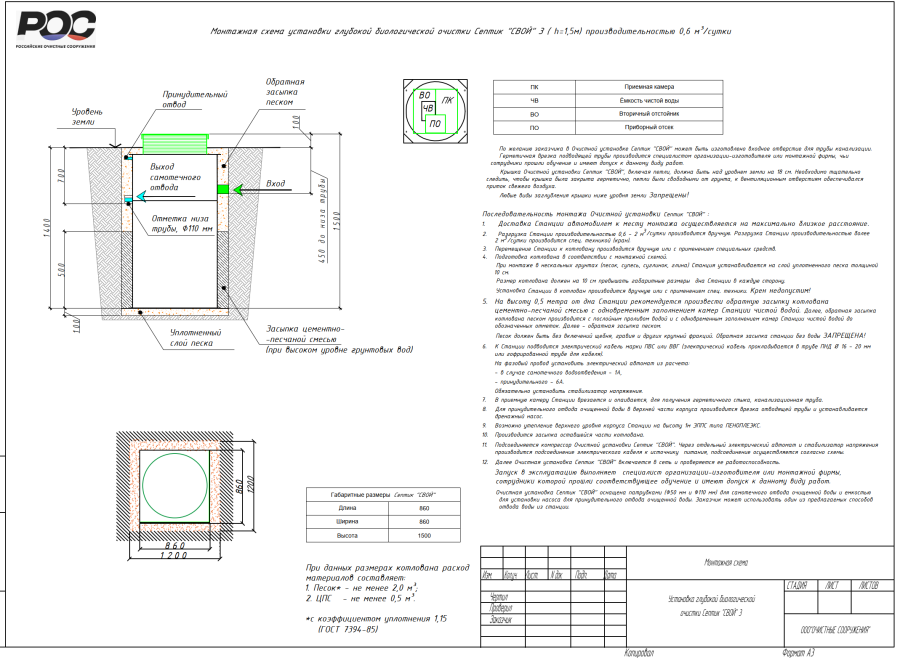

   ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖНЫХ РАБОТ

•      Котлован должен быть отрыт с учетом 100 мм боковой песчаной обсыпки, т.е. размер котлована должен на 100 - 200 мм превышать габаритные размеры монтируемой Станции.

Например: для Станции с габаритными размерами 860 мм х 860 мм размер котлована, в плане, составляет 1200 мм х 1200 мм.

•      Установка Станции в котлован производится по строительному уровню вручную или с применением спецтехники. Крен Станции недопустим!

Монтаж Станции в котлован.

При монтаже Станции в обычных грунтах (песок, супесь, суглинок, глина) достаточна установка на плотный материковый грунт с отсыпкой песчаного утрамбованного подстилающего слоя толщиной 100 мм.

•      Врезка подводящей канализационной трубы.

•      Установка дренажного насоса для отвода очищенной воды (для варианта с принудительным отводом очищенных сточных вод).

•      Подсоединение отводящей трубы, или напорного трубопровода.

•      Утепление верхнего пояса Станции, Н = 0,6 м (по желанию) экструдированным пенопластом.

•      Обратная засыпка. Обратная засыпка котлована песком осуществляется равномерно с одновременным заполнением камер Станции чистой водой.

Обратная засыпка станции без заполнения водой ЗАПРЕЩЕНА!

•      Обратная засыпка траншей.

Песок не должен содержать примеси щебня, гравия, камней, глины.

•      Подсоединение компрессора.

•      Подсоединение электрического кабеля к блоку управления Станции и к источнику питания через отдельный автомат и стабилизатор напряжения (в комплект поставки не входит). Подсоединение производится согласно схеме, с точным соблюдением места «ноль» «фаза» «земля».

•      Подключение Станции к электрической сети осуществляется электрическим кабелем марки  ВВГ.

- При длине кабеля до 30 м – 3 х 1,5 мм или 4 х 1,5 мм.

- При длине кабеля свыше 30 м – 3 х 2,5 мм или 4 х 2,5 мм;

- При длине свыше 80 м  -  4 х 4 мм.

- Электрический кабель прокладывается в гофре или трубе ПНД    Ø 16 - 20 мм.

- На фазовый провод устанавливается электрический автомат:

- для самотёчной станции – 6А;

- для станции с дренажным насосом – 10А.

•      Установка стабилизатора напряжения обязательна (в комплект поставки не входит).

•      Включение Станции и проверка ее работоспособности.

Длина и ширина котлована по периметру должны на 300 – 400 мм превышать габаритные размеры монтируемой станции. Одновременно с отрывкой котлована в него по периметру устанавливается опалубка. Для устройства опалубки используется доска толщиной 50 мм и шириной 150 мм. Длина доски равна глубине котлована. Для крепления доски используется брус 100 мм х 100 мм. В случае поступления в котлован большого количества грунтовых вод для её откачки на дно котлована устанавливается дренажный насос. Между опалубкой и станцией засыпается цементно-песчаная смесь (ЦПС). Опалубка не демонтируется.

 Запуск Станции в эксплуатацию должен выполнять специалист организации-изготовителя или монтажной организации, сотрудники которой прошли обучение на заводе производителя, или у официального представителя завода (дилера).

Лица, выполняющие монтаж, должны соблюдать правила противопожарной и электробезопасности!

Подсоединение к подводящим коммуникациям и отведение очищенной воды следует осуществлять в соответствии с рекомендациями организации-изготовителя или продавца в соответствие с проектом привязки Станции к местности.

При монтаже Станции глубина заложения подводящей канализационной трубы (от уровня земли до лотка трубы) должна быть:

- для станций высотой 1500 мм – глубина лотка не более 450 мм

- для станций высотой 2000 мм – глубина лотка не более 650 мм

Диаметр трубы – важный параметр при определении показателя угла уклона под каким нужно устанавливать канализационный трубопровод.

- для труб диаметром 110 мм – 20 мм уклона на 1 метр погонный;

- для труб диаметром 160 мм – 8 мм уклона на 1 метр погонный.

На малых глубинах (до 1 м), на расстояниях до 8 м, исходящая канализация, даже без утепления, не замерзает, т.к. в трубе сточные воды появляются в моменты пользования санитарно-техническими приборами, и их температура превышает 0°С. В остальное время по канализационной трубе происходит отвод отработанного воздуха из Станции, температура которого также выше 0°С.

Утепление подводящей канализации необходимо проводить для защиты от нарастания изнутри канализационной трубы конденсатного снега, который в период длительного отсутствия сточных вод может заблокировать внутреннее пространство трубы.

·   Станция стабильно работает при отклонениях напряжения электросети от номинала в пределах ±10%.

·    Отключение подачи электрической энергии на срок не более 2-х дней не влияет на качество очистки. При отключении электроэнергии станция переходит в самотечный режим.

·    При более длительном отключении электроэнергии качество очистки снижается.

·   При возобновлении подачи электроэнергии оборудование Станции запускается автоматически.

·    Обязательным условием является наличие стабилизатора напряжения.
