Как работает поршневой компрессор: простое объяснение

Поршневой компрессор – это сердце многих пневматических систем, от бытовых до промышленных. Его принцип работы, хоть и кажется сложным, на самом деле довольно прост и основан на движении поршня внутри цилиндра.

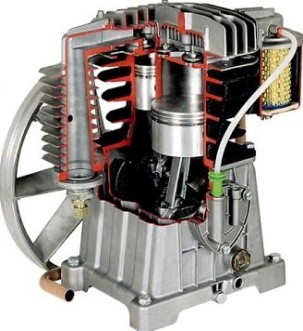

Сердце компрессора: поршень и цилиндр

Основной рабочий элемент компрессора – это поршневой блок. Он может быть выполнен из прочных материалов, таких как чугун или алюминий, и содержать один или несколько цилиндров. Цилиндры могут располагаться по-разному: вертикально, горизонтально или в форме буквы "V", что влияет на компактность и производительность устройства.

Внутри цилиндра движется поршень. Его возвратно-поступательное движение – ключ к сжатию воздуха. Когда поршень идет вниз, он создает разрежение, и воздух засасывается в цилиндр через всасывающий клапан. Затем, когда поршень движется вверх, он сжимает воздух. В этот момент всасывающий клапан закрывается, а нагнетательный клапан открывается, выпуская сжатый воздух в пневматическую магистраль. Этот цикл повторяется снова и снова, обеспечивая непрерывную подачу сжатого воздуха.

От сжатия к использованию: ресивер и регулятор

Чтобы обеспечить стабильное давление и сгладить пульсации, возникающие при работе поршня, сжатый воздух накапливается в специальном резервуаре – ресивере. Ресивер действует как буфер, сглаживая поток воздуха перед его подачей к пневмоинструментам.

Давление в системе регулируется с помощью редуктора (регулятора давления). Это устройство позволяет настроить необходимое рабочее давление для конкретных задач.

Безопасность и автоматизация

Для защиты компрессора и обеспечения его долговечности предусмотрены различные системы безопасности. Обратный клапан, соединенный с прессостатом (автоматическим устройством управления), предотвращает обратное поступление воздуха из ресивера в поршневой блок после остановки компрессора. Это помогает поддерживать давление в системе и снижает нагрузку на двигатель.

Кроме того, компрессор оснащен термозащитой, которая предотвращает перегрев, предохранительным клапаном для сброса избыточного давления и манометром для контроля текущего давления.

Простота и надежность

Несмотря на свою функциональность, поршневые компрессоры отличаются относительной простотой конструкции. Это делает их надежными и долговечными, а также облегчает их обслуживание и ремонт. Сочетание простоты и высоких рабочих характеристик делает поршневые компрессоры популярным выбором для широкого спектра применений.
