Технический паспорт на погреб пластиковый прямоугольный горизонтальный торговой марки ТОПОЛ-ЭКО/TOPOL-ECO® модели ПП

Область применения

Погреб пластиковый прямоугольный горизонтальный торговой марки ТОПОЛ-ЭКО/TOPOL-ECO® модели ПП (далее – Погреб) представляет собой заглубленное герметичное техническое помещение полной заводской готовности, предназначенное для использования в хозяйственных целях: круглогодичное безопасное сухое хранение продуктов питания – овощей, солений и др.домашних запасов и т.д. Погреб предназначен для использования на приусадебных участках, загородных домах и т.п. Материал изготовления погреба – пищевой полипропилен, который является экологичным материалом, абсолютно безвредным для продуктов питания, здоровья человека и домашних животных. Полипропилен не поддается коррозии и гниению, обеспечивает герметичность конструкции.

Технические данные

Модельный ряд Погреба имеет схожую стандартную конструкцию и однородные конструкционные элементы, но отличаются габаритными размерами.

Материал изготовления – прочный конструкционный листовой полипропилен (ПП) толщиной: 15 мм (люк, крышка люка); 20, 80 мм (корпус), профиль ПП 80х100( лестница). В ступенях лестницы предусматриваются резиновые вставки.

Погреб оборудуется лестницей, полками, приточной и вытяжной вентиляции, внутренним освещением.

Купить пластиковый погреб

Технические данные модельного ряда установок приведены в Таблице 1.

Технические данные* погреба

* Производитель оставляет за собой право вносить изменения в конструкцию и состав комплектующих, без нарушения функциональности. Все изменения должны отражаться в технической документации; ** Габариты без патрубков вентиляции.

Общий вид и устройство

Общий вид Погребов, организация внутреннего пространства, расположение полок представлены в Приложении №1

Погреб состоит из цельной полипропиленовой прямоугольной горизонтальной ёмкости, с люком и утепленной крышкой (пароводонепроницаемой). Внутри емкости установлены лестница, стойки для полок и полки. Емкость имеет приточную и вытяжную вентиляцию с установленными специальными задвижками, регулирующие поток воздуха на трубах приточного и вытяжного назначения, внутреннее освещение. Стенки корпуса и дно корпуса усиленные, изготовлены из листа ПП 80.

Комплектация

Погреб поставляется полностью укомплектованным и готовым к эксплуатации. Комплектация погребов представлена в таблице 2.

Дополнительно к стандартной комплектации погреба возможна установка любых элементов (ящики, полки, карманы и прочее)

Комплектация погребов

*Размеры полок (длина х ширина х высота) схему расположения смотри приложение 3
Погреб ПП 1 – полка №1,2 - 2440х400х380; полка №3 – 2040х400х540.
Погреб ПП 2 – полка №1,2 - 3880х400х380; полка №3 – 3480х400х540
Погреб ПП 3 – полка №1,2 - 4880х400х380; полка №3 – 4480х400х540
Погреб ПП 4 – полка №1,2 - 5380х400х380; полка №3 – 4980х400х540

Транспортировка и хранение

Чтобы избежать повреждения Погреба и травм людей при транспортировке, обязательно следует соблюдать следующие требования:
1 Проводить работы по транспортировке погреба имеют право лица, имеющие специальную квалификацию, навыки работы и строго соблюдая технику безопасности;
2.Погреб можно прикреплять к грузоподъемным приспособлениям только через монтажные петли (устанавливаются на заводе);
3. Погреб можно транспортировать теми видами транспортных средств, которые соответствуют правилам перевозок грузов, действующих на данном виде транспорта;
4. Погреб (в таре или без тары) должен быть закреплен в транспортном средстве так, чтобы исключить его перемещение при движении транспорта;
5. При транспортировании и хранении погреба не допускается подвергать его воздействию ударных нагрузок, длительных воздействий прямых солнечных лучей;
6. Условия хранения погреба 1 (Л) – ГОСТ 15150-69.
Ввиду того, что на местах условия и возможности могут быть самыми разными, невозможно дать точной инструкции от том, как доставлять погреб к месту эксплуатации. Эту задачу следует поручить квалифицированному и подготовленному персоналу.

Инструкция по установке и выполнению монтажных работ

Погреб устанавливается на бетонную плиту, в заранее подготовленный котлован, согласно монтажной схеме. Монтажные схемы Погреба выдаются при покупке изделия.
Для проведения работ по монтажу Погреба следует обратить внимание на следующее:
1. Внимательно изучить прилагаемую к Погребу монтажную схему;
2. До начала земляных работ уточнить нулевую отметку земли, с учетом возможного благоустройства участка и ландшафтных работ (которые могут привести к изменению отметки уровня земли;
3. Лица, производящие монтаж, должны быть обучены и пройти инструктаж по правилам противопожарной, электрической безопасности и выполнения земляных работ.
4. Разработку котлована производить при условии соблюдения правил техники безопасности проведения земляных работ, с соблюдением требований действующей нормативной документации.
5. Погреб не подвергать ударам.
6. Установить деревянную опалубку.
7. Монтаж погреба производить на фундаментную плиту, далее забетонировать стенки согласно схеме, затем выполнить утепление пенополистиролом и обратную обсыпку песком.

Порядок монтажа:

1. Подготовить котлован под установку в соответствии с монтажной схемой и установить деревянную опалубку;
2. Выполнить основание - железобетонную плиту (согласно монтажной схемы);
3. Погреб опустить в котлован на фундаментную плиту и выставить по уровню (максимальное отклонение 5 мм);
4. Вокруг корпуса (см. монтажную схему) залить бетон;
5. Корпус погреба утеплить плитами из пенополистирола и обсыпать песком со всех внешних сторон (см. монтажную схему);
6. Произвести подключение заведенного через электроввод электрокабеля внутреннего освещения в распределительную коробку;
7. Подключить электрокабель согласно прилагаемой электрической схеме (см. Приложение №2);

Эксплуатация

Эксплуатация Погреба не требует какого-либо специального обучения.

При эксплуатации необходимо регулировать воздухообмен в Погребе в зависимости от времени года, с помощью специальных задвижек установленных на приточном и вытяжном патрубках.

Должно быть предусмотрено безопасное размещение Погреба и исключено повреждение его корпуса.

Следует исключить возможность наезда автотранспорта на крышку погреба.

При наличии внешних повреждений погреба, использование изделия категорически запрещено.

(!) Запрещается использовать открытый огонь, курить, пользоваться невзрывозащищенными электроприборами в непосредственной близости к погребу или внутри него.

Все электрическое оборудование погреба должно быть заземлено.

Не оставлять без присмотра погреб с открытой крышкой.

Не допускать к погребу детей и домашних животных.

Техническое обслуживание и ремонт

Необходимо периодически осуществлять визуальный контроль состояния корпуса, люка, крышки и всех функциональных систем погреба (вентиляции, электрооборудования). При необходимости необходимо устранить неисправности.

Ремонт погреба предусматривает сварочные работы при появлении течей в сварных соединениях вследствие механических повреждений. Для проведения ремонта изделия освобождается от содержимого и проветривается воздухом.

Консервация

Перед консервацией погреба на длительный период хранения, необходимо отключить освещение погреба, проветрить погреб, закрыть крышку люка и вентиляционные патрубки.

Требования к электроснабжению

Принципиальная электрическая схема внутреннего освещения погреба представлена в Приложении № 2.

Подключение электропитания к погребу производится через распределительный щит, от отдельного автоматического выключателя (см. таблицу 3). При прокладке питающего кабеля необходимо руководствоваться Правилами устройства электроустановок (ПУЭ) глава 2.3.

Санитарно-гигиенические требования

Санитарно-гигиенические условия эксплуатации погреба соответствуют действующей нормативной документации (СанПиН). Во внутреннее пространство погребы подается воздух из окружающей среды и осуществляется ее вентиляция через подводящий вентиляционный патрубок. Также имеется вытяжная вентиляция.

Срок службы

Погреб изготовлен из полипропилена, срок службы которого не менее 50 лет.

Утилизация

Утилизация погреба должна осуществляться в соответствии с действующими на территории реализации изделия санитарными и экологическими нормативами.

Общий вид и внутренняя конструкция погреба ПП.

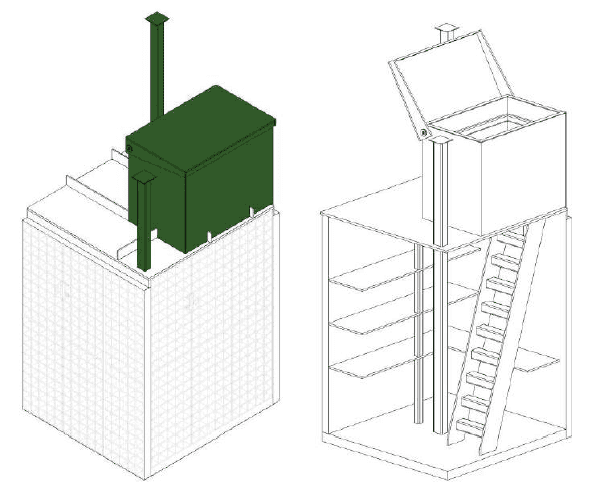

Общий вид и внутренняя конструкция погреба ПП Лонг.
